Trimble X9

Digitalizarea nu mai e un plan de viitor. Fă primul pas cu Trimble X9, scanner-ul care crește o dată cu tine.

Sectorul arhitecturii, ingineriei și construcțiilor (AEC) se transformă digital rapid.Astfel, scanarea laser 3D a devenit o necesitate absolută. Aceasta a evoluat dintr-o nișă într-un standard al industriei. Tehnologia redefinește interacțiunea specialiștilor cu spațiul fizic.Topografii, arhitecții și proiectanții lucrează acum mult mai eficient.
Este ușurată trecerea către concepte avansate și fără erori. Printre aceste soluții moderne se numără procesul Scan to BIM. De asemenea, tehnologia facilitează modelarea 3D rapidă și precisă.

Acest scanner laser terestru se distinge clar pe piață. Avantajul său major este sinergia perfectă cu software-ul de teren Trimble Perspective. Împreună, ele elimină adesea alinierea manuală a stațiilor de scanare. Acest proces laborios și costisitor se realiza doar la birou. Sistemul aliniază automat norii de puncte direct în teren. Funcția In-Field Registration oferă rezultate imediate. Operatorul părăsește șantierul având o certitudine absolută.
Toate datele colectate sunt garantat complete și corecte.

Platformă modulară – Flexibilitate și scalabilitate prin arhitectura Core LT, Core și Premium

Un aspect profund inovator și deosebit de atrăgător al sistemului Trimble X9 din punct de vedere comercial este abordarea sa complet modulară și adaptabilă în privința licențierii și a deblocării performanțelor hardware.

Realitatea este că nevoile profesionale variază semnificativ. Un mic birou de arhitectură care digitalizează interioare de clădiri are un buget și nevoi diferit față de o companie mare care proiectează clădiri de dimensiuni ridicate.

Răspunzând acestei paradigme, Trimble X9 a fost structurat ingenios în trei configurații principale: Core LT, Core și Premium. Această structură, combinată cu opțiuni extrem de flexibile de licențiere—fie de tip perpetual , fie pe bază de abonament anual (subscription)—permite scalarea dinamică a capabilităților echipamentului pe măsură ce complexitatea proiectelor și cerințele afacerii cresc, fără a fi necesară achiziția unui nou scanner. Hardware-ul este identic, iar licența software doar deblochează parametrii de rază de măsurare și viteza de scanare.

Tabel Comparativ

Trimble X9 CORE LT

Configurația Core LT este concepută special, de la bun început, ca o poartă de intrare accesibilă financiar pentru profesioniștii aflați la începutul parcursului lor de digitalizare 3D sau pentru companiile ale căror proiecte sunt concentrate predominant la interior. Cu o rază de acțiune de 40 de metri și o viteză de măsurare de 500.000 de puncte pe secundă, acest model este extrem de eficient și rentabil pentru proiecte de anvergură redusă sau medie.

Această configurație reprezintă alegerea ideală pentru un arhitect care realizează un releveu detaliat al unui apartament, al unui spațiu comercial de dimensiuni medii sau al unor unități industriale restrânse, spații în care o rază de scanare ce depășește 40 de metri pur și simplu nu este necesară, din cauza compartimentărilor frecvente. Crearea planurior As-build, executarea de secțiuni verticale precise și documentarea completă a spațiilor interioare pentru design arhitectural sau reamenajări devin procese extraordinar de rapide. Mai mult, Core LT menține nealterate toate avantajele fundamentale și revoluționare ale platformei hardware, inclusiv precizia ridicată, captura foto integrată și capabilitățile unice de calibrare și orizontalizare automată.

Trimble X9 CORE

Trimble X9 CORE extinde distanța de scanare. Aceasta este dublată la 80 de metri.
Viteza rămâne la 500.000 de puncte pe secundă. Configurația este perfectă pentru aplicații generale precum si proiecte medii spre mari.
Permite relevarea integrală și precisă a fațadelor. Topografii și proiectanții civili apreciază versiunea Core.
Aceasta oferă un echilibru perfect între performanță și buget. Raza de 80 de metri reduce semnificativ numărul de staționări. Astfel, poți acoperi suprafețe mult mai mari cu succes. Colectarea datelor geospațiale precise devine mult mai facilă. Este ideală pentru infrastructură urbană sau parcări subterane. Se potrivește perfect pentru complexe și dezvoltări imobiliare. Trecerea la fluxul Scan to BIM devine extrem de fezabilă.
Procesul este eficient pentru clădiri înalte și ansambluri rezidențiale.

Trimble X9 PREMIUM

Cu o viteză de scanare pur și simplu dublată față de versiunile anterioare—atingând performanța de 1.000.000 de puncte pe secundă —și o distanță maximă de acoperire extinsă până la 150 de metri, această versiune este dedicată productivității și eficienței. X9 Premium este soluția recomandată fără rezerve companiilor de mari dimensiuni, contractorilor generali de construcții și inginerilor structuriști care abordează constant proiecte la o scară extrem de largă: poduri, baraje hidroenergetice, viaducte, complexe industriale gigantice, unități petrochimice (Oil & Gas) și studii topografice de mare anvergură.

Pentru un constructor aflat într-o cursă contra cronometru, preocupat în mod constant de urmărirea progresului și etapizarea ritmică a construcțiilor masive, X9 Premium garantează scanarea rapidă a fiecărui detaliu de pe șantier, furnizând rapid seturi de date necesare pentru a crea modele BIM complexe și a asigura controlul calității.

Din punct de vedere al abordării strategice de licențiere, modelul hardware (fizic) achiziționat rămâne identic, indiferent de configurația aleasă, aspect extrem de benefic. Un utilizator din România poate achiziționa inițial, prin intermediul GISCAD, o licență pentru varianta Core LT. Ulterior, confruntat cu câștigarea unui proiect mare care necesită capturi de la distanță, utilizatorul poate solicita simplu actualizarea licenței software către versiunea Premium. Această acțiune deblochează instantaneu noile capabilități hardware ale scannerului pe teren, absolut fără a schimba fizic aparatul, oferind o soluție antifurt excelentă și o modalitate inteligentă de a eșalona costurile financiare în timp. Această agilitate operațională transformă echipamentul Trimble X9 dintr-o unealtă de scanare 3D, într-o investiție perfect adaptabilă, capabilă să se muleze complet pe evoluția de business a oricărei companii din piața, fie ca e de topografie, de proiectare șau arhitectură.

Beneficiile Trimble X9

Funcții unice integrate

Auto-Calibrare. Un beneficiu important al platformei Trimble X9 este eliminarea calibrării anuale în service Sistemele convenționale de scanare laser 3D necesită o calibrare periodică riguroasă. Acest proces implică ambalarea și expedierea echipamentului la producător. Adesea, centrele de service se află în afara țării. Din acest motiv, perioada de așteptare este între 30 și 60 de zile. Toate acestea generează costuri directe substanțiale pentru utilizator. În plus, apar costuri ascunse masive cauzate de inactivitate (downtime).

Calibrare Inteligentă. Scanner-ul se adaptează mediului înconjurător, compensând cantitatea de lumină, vibrațiile si temperatura. În acest fel, obțineți cel mai calitativ nor de puncte care poate sa îl ofere scanner-ul laser 3D Trimble X9.

Orizontalizare Automată. Spre deosebire de alte sisteme concurente de pe piață care necesită orizontalizare manuală folosind bule sferice și șuruburi de calare—un proces care consumă timp prețios la fiecare mutare a stației—Trimble X9 dispune de un sistem avansat de orizontalizare automată de precizie topografică. Echipamentul poate compensa automat înclinațiile terenului sau ale trepiedului de până la ±10 grade, menținând o precizie remarcabilă de mai puțin de 3 secunde de arc (3″).

Factor de protecție IP55. Spre deosebire de alte aparate sensibile de laborator, scannerul laser 3D Trimble X9 a fost construit pentru a excela pe șantier. Dispozitivul este certificat cu grad de protecție IP55, ceea ce înseamnă că sistemul său central este etanș și rezistă la pătrunderea prafului fin rezultat din demolări sau tăieri de beton, precum și la jeturile de apă și la ploaie.

Intervalul de temperaturi de operare, între -20°C și +50°C, asigură utilizarea intensivă a echipamentului pe tot parcursul anului în climatul din România. Fie că este vorba despre scanarea unei fațade într-o dimineață geroasă de ianuarie sau despre documentarea infrastructurii rutiere și a viaductelor sub soarele torid al lunii august,Trimble X9 garantează continuitatea muncii.

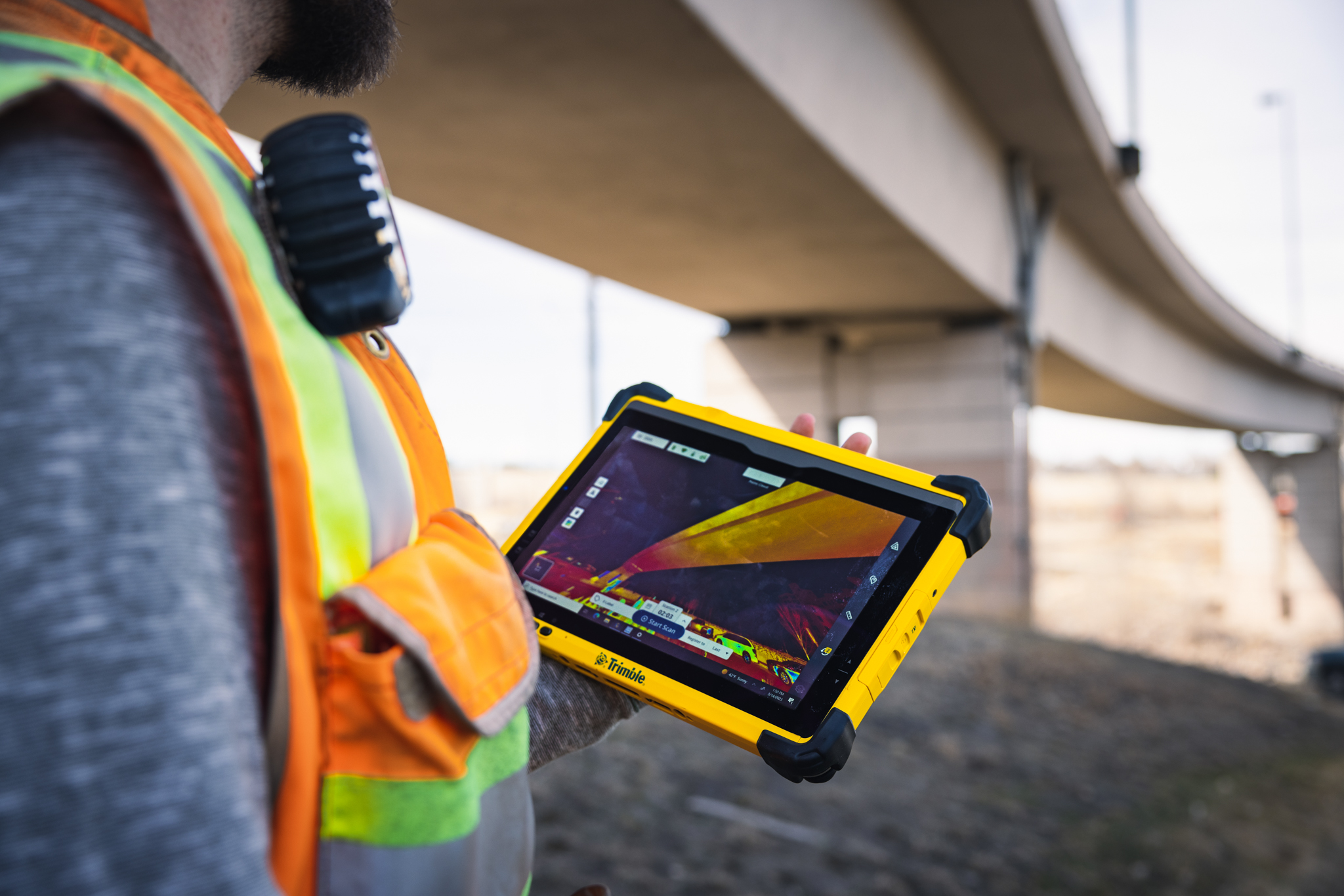

Software-ul Trimble Perspective

• Unirea completă în teren a statiilor si realizarea procesului de compensare a erorilor.
• Vizualizarea datelor 3D direct în șantier.
• Georeferențiere rapidă, în teren folosind puncte de coordonate cunoscute
• Scanare pe suprafețe individuale pentru densitate mai mare de puncte pe zonele/fațadele de interes.
• Exportul datelor direct din tabletă, în format: .e57, .las, .rcp (suita Autodesk), .pod
• Export de secțiuni verticale si orizontale in plan, in format: .e57, .las

Industrii

• Arhitectura
• Topografie
• Constructii
• Proiectare
• Fabrici și instalații industriale
• Criminalistica
• Accidente rutiere

Concluzie

Scanarea laser 3D nu este doar o metodă de măsurare, ci un instrument esențial pentru proiecte precise. Fie că ai nevoie de relevee 2D, modelare 3D sau doar captarea datelor pentru construcții, arhitectură, instalații industriale sau conservarea patrimoniului, GISCAD SRL îți oferă echipamente profesionale, rapide și de înaltă calitate.
